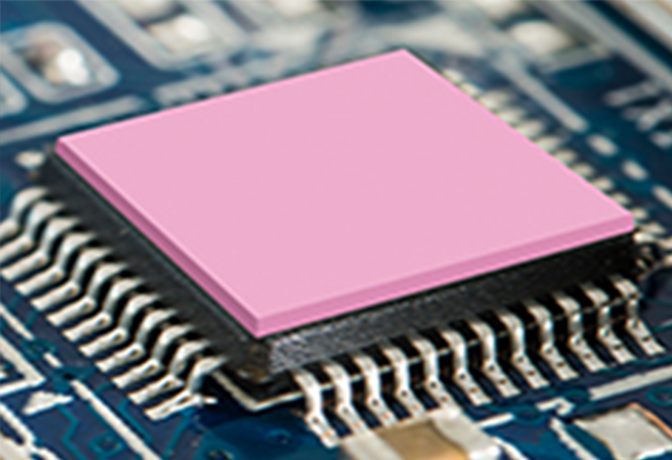

Thermal Pad
Thermal Pad
-
특징 및 장점
열 전도도 : 1.5W/mk ~ 7W/mK ( 7W 이상은 주문제작 가능 )
우수한 Conformability(저경도 및 복원력)
우수한 전기 절연성
우수한 난연성
우수한 고온 안정성(Max. 180℃)
제품 다양성(자가 점착, 단면 점착 등)
-
적 용
다양한 IC & 발열체와 냉각부 사이 적용
파워 서플라이
셋톱 박스 / 개인 디지털 녹화기 / 앰프
| Properties | Unit | TYPICAL PROPERTIES ATXX SERIES | Test Method | ||||
|---|---|---|---|---|---|---|---|
| AT015 | AT020 | AT030 | AT050 | AT070 | |||
| Color | - | Gray | Gray | Blue | Pink | P.Blue | Visual |
| Thickness | mm | 0.5~13mm ±10% | 0.5~8mm ±10% | ASTM D 374 | |||
| Use Temperature | ℃ | -50 ~ 180 | - | ||||
| Thermal Conductivity | W/mK | > 1.5 | > 2.0 | > 3.0 | > 4.5 | > 6.5 | ASTM D 5470 |
| Density | g/㎤ | 2.5±0.1 | 2.8±0.1 | 2.9±0.1 | 3.1±0.1 | 3.2±0.1 | ASTM D 792 |
| Hardness | Shore 00 | > 20 | > 40 | > 40 | > 60 | > 60 | ASTM D 2240 |
| Tacky | - | Self Tacky | - | ||||
| Volume Resistivity | Ω/cm | > 10¹³ | ASTM D 257 | ||||
| Dielectric breakdown | KV/mm | > 6 | > 10 | ASTM D 149 | |||
| Flame Retardant | - | V0 | UL 94 | ||||
| Film Type | - | N, S, P, T, D, W, G | N, C | Visual | |||
Hybrid 실리콘 패드
-
특징 및 장점
열전도성 및 EMI 흡수성 복합재료
우수한 난연성
우수한 Conformability(저경도 및 복원력)
-
적 용
다양한 IC & 발열체와 냉각부 사이 적용
모니터 및 TV
Noise Filtering이 필요한 전자 부품에 적용
자동차 전장 부품에 적용
| TYPICAL PROPERTIES OF AHXXX SERIES | ||||
|---|---|---|---|---|
| Properties | Unit | AH02 | AH03 | Test Method |
| Color | - | Gray | Gray | Visual |
| Tacky | - | SLIP & Tacky | SLIP & Tacky | - |
| Thermal Conductivity | W/mK | >2.2 | >2.8 | ASTM D 5470 |
| Hardness | Shore 00 | 60 | 40 | ASTM D 2240 |
| Density | g/cm3 | 4.2±0.5 | 4.3±0.5 | ASTM D 792 |
| Volume resistivity | Ω | ASTM D 257 | ||
| Breakdown voltage | kV/mm | ASTM 149 | ||
| Use Temperature | ℃ | -60~125 | -60~125 | |
| Flame Retardant | - | V0 | V0 | UL 94 |
